什么是互联网？

• 数十亿台联网计算设备：
  • 主机 = 终端系统
  • 在互联网 "边缘 "运行网络应用程序
• 数据包交换机：转发数据包（数据块）
  • 路由器、交换机
• 通信链路
  • 光纤、铜线、无线电、卫星
  • 传输速率：带宽
• 网络
  • 设备、路由器、链接的集合：由组织管理

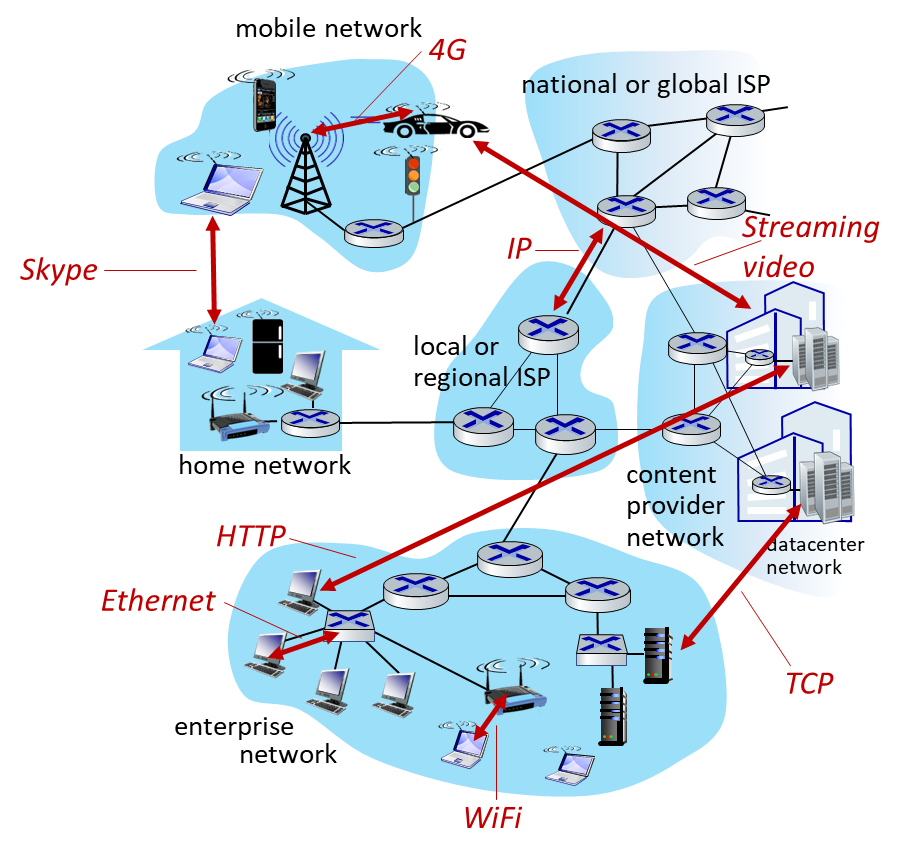

互联网："螺母与螺栓 "视角

• 互联网： "网络之网"
  • 互联互通的互联网服务提供商
• 协议无处不在
  • 控制信息的发送和接收
  • 例如，HTTP（网络）、streaming video流媒体视频、Skype、TCP、IP、WiFi、4/5G、Ethernet以太网
• 互联网标准
  • RFC ：Request for Comments 征求意见
  • IETF ：Internet Engineering Task Force 互联网工程任务组

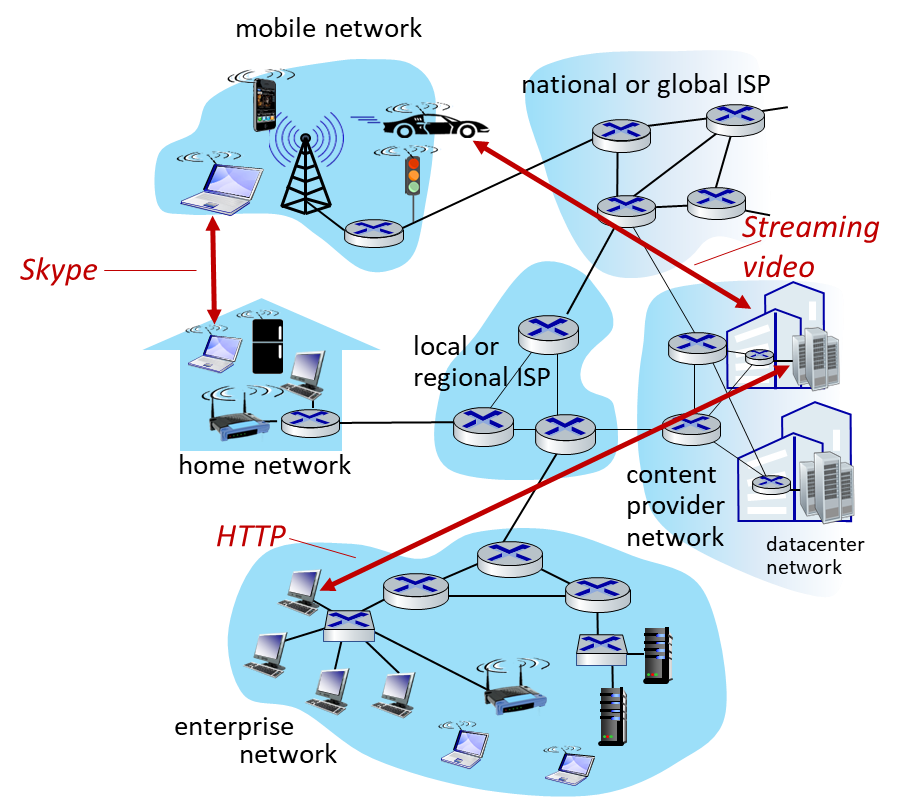

互联网：“服务”视角

• 为应用程序提供服务的基础设施：
  • 网络、流媒体视频、多媒体电话会议、电子邮件、游戏、电子商务、社交媒体、互联设备......
• 为分布式应用程序提供编程接口：
  • 允许发送/接收应用程序 "连接 "和使用互联网传输服务的 "钩子"。
  • 提供服务选项，类似于邮政服务

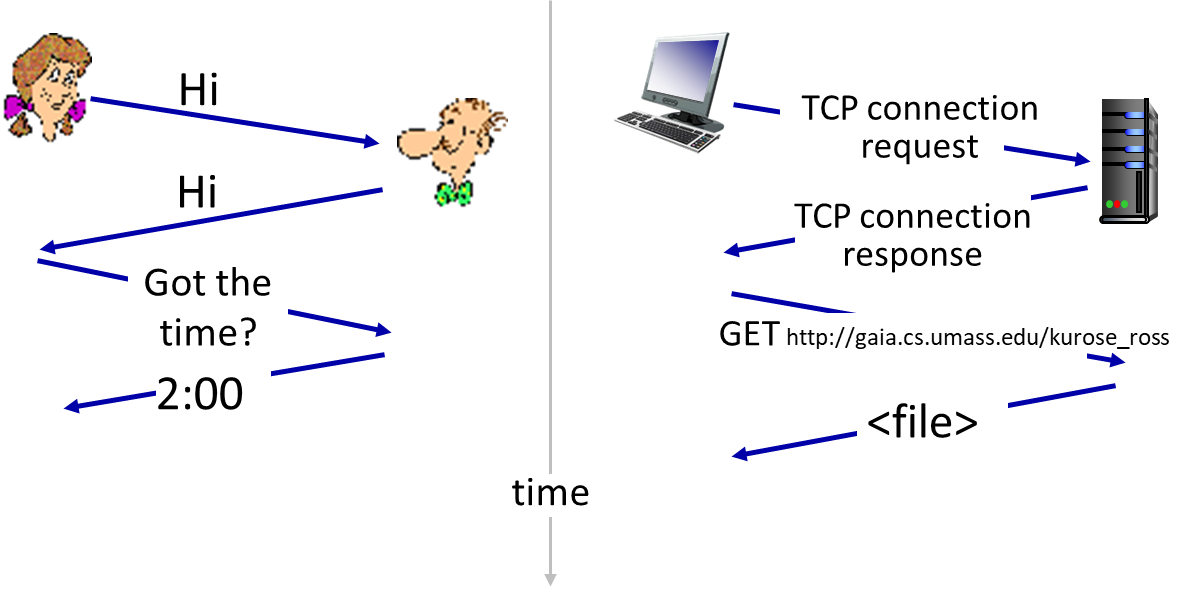

什么是协议?

人类协议：

• "几点了？"
• "我有个问题
• 介绍

规则：

• 发送的特定信息
• 收到信息时采取的具体行动，或其他事件

网络协议：

• 计算机（设备）而非人类
• 互联网上的所有通信活动都受协议制约

==协议==规定了网络实体之间发送和接收信息的格式和顺序，以及在信息发送、接收和处理过程中采取的行动。

协议的定义：显示格式、收发信息的顺序和采取的行动

网络边缘：主机、接入网络、物理介质

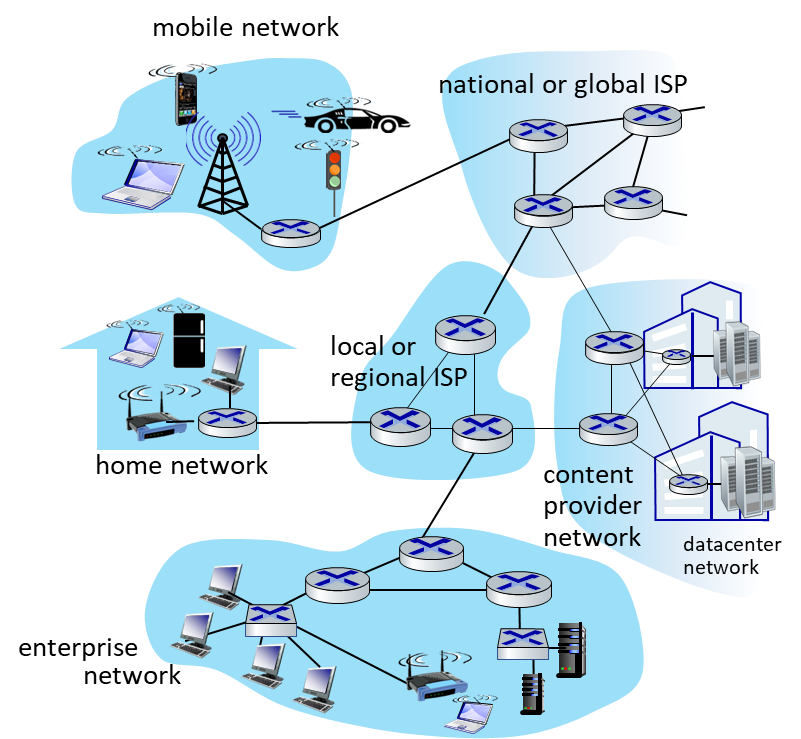

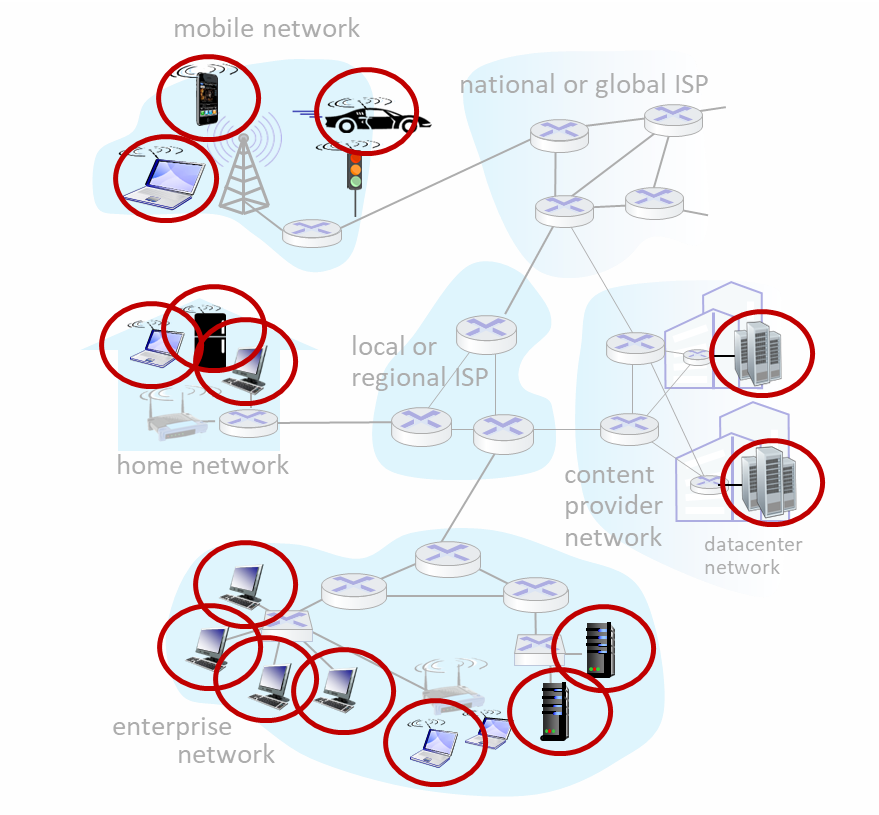

网络结构

• 网络边缘：
  • 主机：客户机和服务器
  • 服务器通常位于数据中心
  •
• 接入网络、物理介质：
  • 有线、无线通信链路
  •
• 网络核心：
  • 相互连接的路由器
  • 网络之网
  •

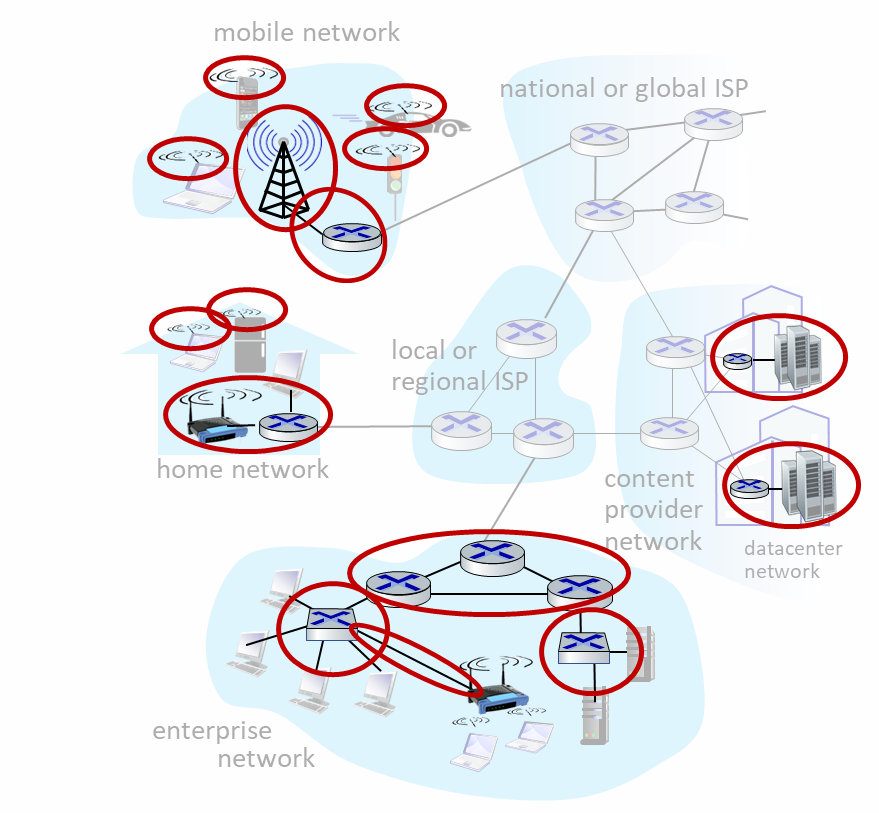

接入网络

如何将终端系统连接到边缘路由器？

• 住宅接入网
• 机构接入网络（学校、公司）
• 移动接入网络（WiFi、4G/5G）

有线接入

• frequency division multiplexing 频分复用（FDM）：在不同频段传输不同信道

• HFC：hybrid fiber coax混合光纤同轴电缆
  • 非对称：下行传输速率高达 40 Mbps - 1.2 Gbps，上行传输速率为 30-100 Mbps
• 电缆、光纤网络将家庭连接到 ISP 路由器
  • 家庭共享接入网络到电缆头端

数字用户线路digital subscriber line(DSL)

• 使用现有电话线连接中心局 DSLAM
  • 数据通过 DSL 电话线传输到互联网
  • 语音通过 DSL 电话线传输到电话网
• 24-52 Mbps 专用下行传输速率
• 3.5-16 Mbps 专用上行传输速率

家庭网络

无线接入网络

• 共享无线接入网络，将终端系统与路由器连接起来
  • 通过基站，又称 "接入点

无线局域网（WLANs）

• 通常在建筑物内或周围（~100 英尺）
• 802.11b/g/n （WiFi）： 11、54、450 Mbps 传输速率
•

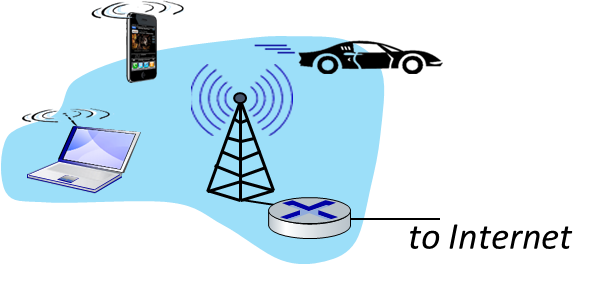

广域蜂窝接入网

• 由移动、蜂窝网络运营商提供（10 千米）
• 10's Mbps
• 4G/5G 蜂窝网络
•

企业级网络

• 公司、大学等
• 有线、无线链路技术的混合，连接交换机和路由器的混合（稍后我们将介绍两者的区别）
  • 以太网：100Mbps、1Gbps、10Gbps 的有线接入速率
  • WiFi：11、54、450 Mbps 的无线接入点

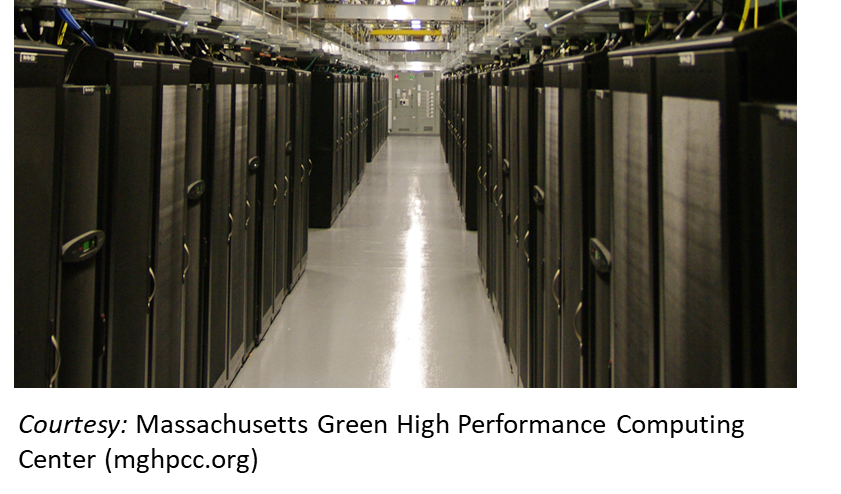

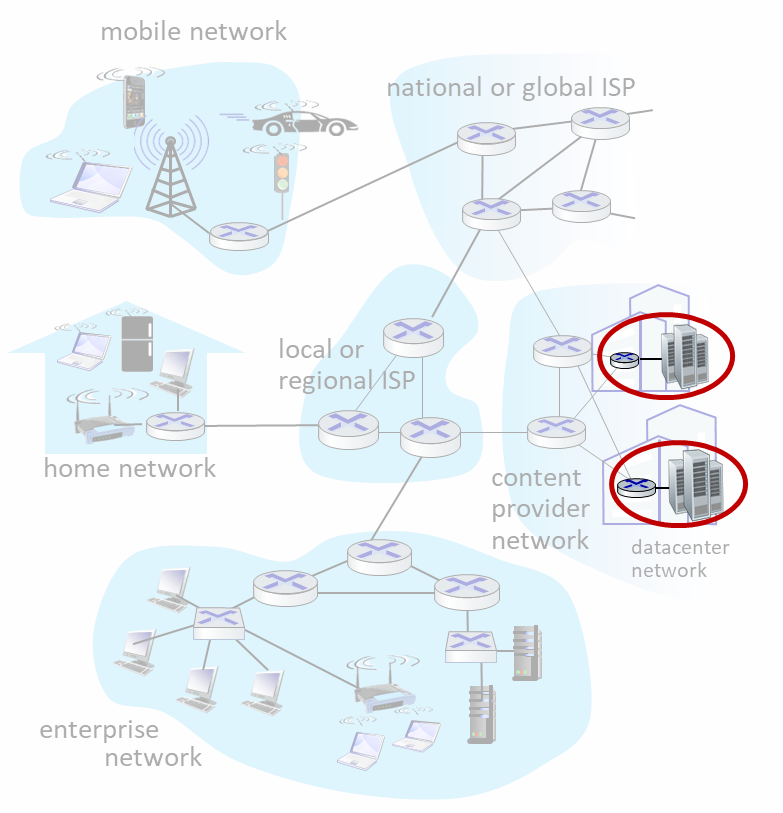

数据中心网络

• 高带宽链路（10 到 100 Gbps）将数百到数千台服务器连接在一起，并与互联网相连。
•
•

主机

发送数据包packets of data

• 主机发送功能：
  • 接受申请信息
  • 分成长度为 L 比特的小块，称为数据包
  • 以传输速率 R ，将数据包传输到接入网络
    • 链路传输速率，又称链路容量，又称链路带宽

数据包传输延迟 = 传输L位数据包到链路需要的时间 = \(\frac{L(bits)}{R(bits/sec)}\)

链路：物理媒介

• bit 比特：在发射机/接收机对之间传播
• physical link 物理链路：位于发送器和接收器之间的链路
• guided media 引导介质：
  • 信号在固体介质中传播：铜、光纤、同轴电缆
• unguided media 非引导介质：
  • 信号自由传播，如无线电

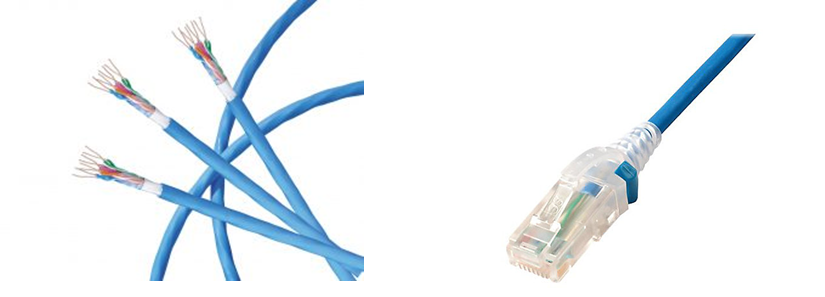

• 双绞线 (TP)
  • 两根绝缘铜线
  • 5 类：100 Mbps、1 Gbps 以太网
  • 6 类：10Gbps 以太网

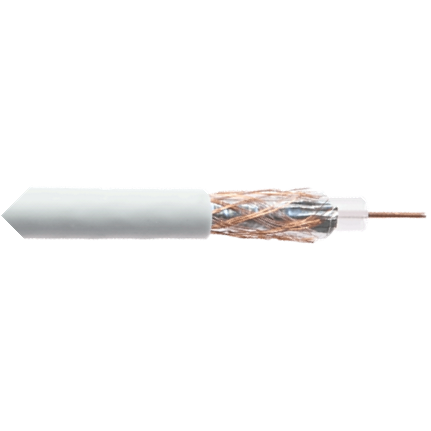

• 同轴电缆：
  • 两根同心铜导体
  • 双向
  • 宽带
    • 电缆上有多个频率通道
    • 每个信道 100's Mbps

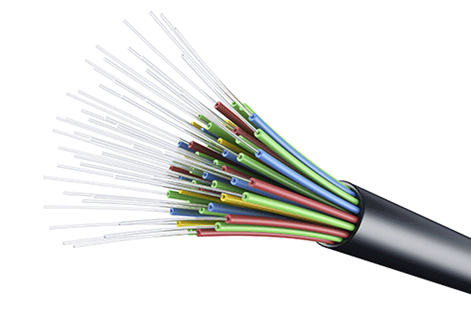

• 光纤电缆：
  • 携带光脉冲的玻璃纤维，每个脉冲一个比特
  • 高速运行：
    • 点对点高速传输（10-100Gbps）
  • 低错误率：
    • 中继器间距大
    • 不受电磁噪音影响
• 无线无线电
  • 通过电磁频谱中的不同 "波段 "传输信号
  • 无物理 "导线
  • 广播，"半双工"（发送器到接收器）
  • 传播环境影响：
    • 反射
    • 物体阻挡
    • 干扰/噪音
• 无线电链路类型：
  • 无线局域网（WiFi）
    • 10-100's Mbps；10's 米
  • 广域（如 4G/5G 蜂窝网络）
    • 10's Mbps（4G），约 10 千米
  • 蓝牙：电缆替代
    • 短距离，速率有限
  • 地面微波
    • 点对点；45 Mbps 信道
  • 卫星
    • 高达 < 100 Mbps（Starlink）下行链路
    • 270 毫秒终端延迟（地球静止轨道）

网络核心：数据包/电路交换、互联网结构

网络核心

• 网状互联路由器
• 数据包交换：主机将应用层信息分解成数据包
  • 网络将数据包从一个路由器转发到下一个路由器，跨越从源头到目的地路径上的链路

两个关键的网络核心功能

• 数据包头部的目标地址(对应header value)

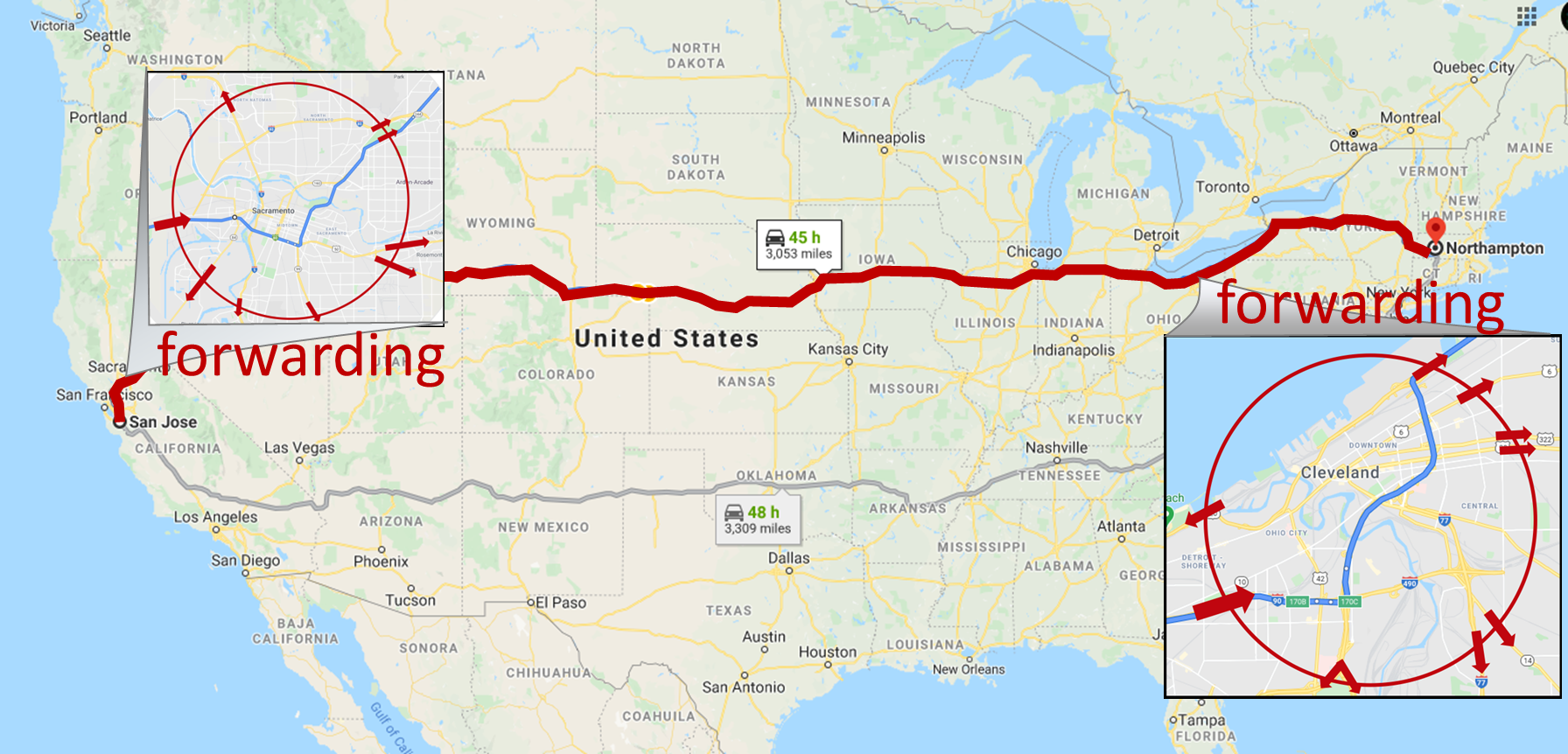

• forwarding 转发：

  • 又名 "交换
  • 本地操作：将到达的数据包从路由器的输入链路(0111)移动到相应的路由器输出链路(2)

• 路由选择：

  • 全局行动：确定数据包从源到目的地的路径
  • 路由算法

•

•

分组交换

存储转发

• 数据包传输延迟：以 R bps 向链路传输（推出）L 位数据包需要 L/R 秒的时间

• 存储和转发：整个数据包必须先到达路由器，然后才能在下一条链路上传输

• 单跳数字示例

  • L = 10 Kbits
  • R = 100 Mbps 带宽：单位时间内能够传输的数据量
  • 单跳传输延迟 = 0.1 毫秒
  • \(\frac{L(bits)}{R(bits/sec)}\)

排队

• 当工作到达的速度快于服务速度时，就会出现排队现象。

• 数据包排队和丢失：如果到达链路的速率（以 bps 为单位）在一段时间内超过了链路的传输速率（以 bps 为单位）：

  • 数据包将排队，等待在输出链路上传输
  • 如果路由器的内存（缓冲区）满了，数据包就会被丢弃（丢失）

分组交换的替代方案：电路交换

• 分配给终端的资源，为源端和目的端之间的 "呼叫 "保留。
  • 在图中，每个链路有四个电路。
  • 呼叫获得顶部链路的第 2 个电路和右侧链路的第 1 个电路。
  • 专用资源：不共享
  • 类似电路（保证）的性能
  • 如果呼叫未使用，则电路段闲置（不共享）
  • 常用于传统电话网络

电路交换： FDM和TDM

• Frequency Division Multiplexing 频分复用（FDM）
  • 将光学、电磁频率划分为（窄）频带
  • 每个呼叫分配自己的频段，可按该窄频段的最大速率进行传输
• Time Division Multiplexing 时分复用（TDM）
  • 将时间划分为若干时段
  • 每个呼叫分配到的周期性时隙，在其时隙内可以（仅）以（更宽）频带的最大速率进行传输

分组交换 vs 电路交换

问：在电路交换和分组交换条件下，有多少用户可以使用这个网络？

• 电路交换：10个用户
• 分组交换：在 35 个用户中，同时有 10 个用户处于活动状态的概率小于 0.0004 *

概率公式：C_n ^k p ^k (1-p)^n-k

分组交换是 "灌篮高手 "吗？

• 非常适合 "突发 "数据 - 有时有数据要发送，但有时没有
  • 资源共享
  • 更简单，无需呼叫设置
• 可能出现过度拥塞：缓冲区溢出导致数据包延迟和丢失
  • 需要可靠的数据传输和拥塞控制协议
• 问：如何利用分组交换提供类似电路的行为？
• 答："这很复杂"。我们将研究各种试图使分组交换尽可能 "类似电路 "的技术。

问：保留资源（电路交换）与按需分配（分组交换）的类比？

互联网结构

网络中的网络

• 主机通过接入互联网服务提供商 Internet Service Providers （ISPs）连接互联网
• 接入互联网服务提供商必须相互连接
• 这样，任何两台主机（在任何地方！）都可以互相发送数据包
• 由此产生的网络之网非常复杂
  • 由经济、国家政策驱动的演变

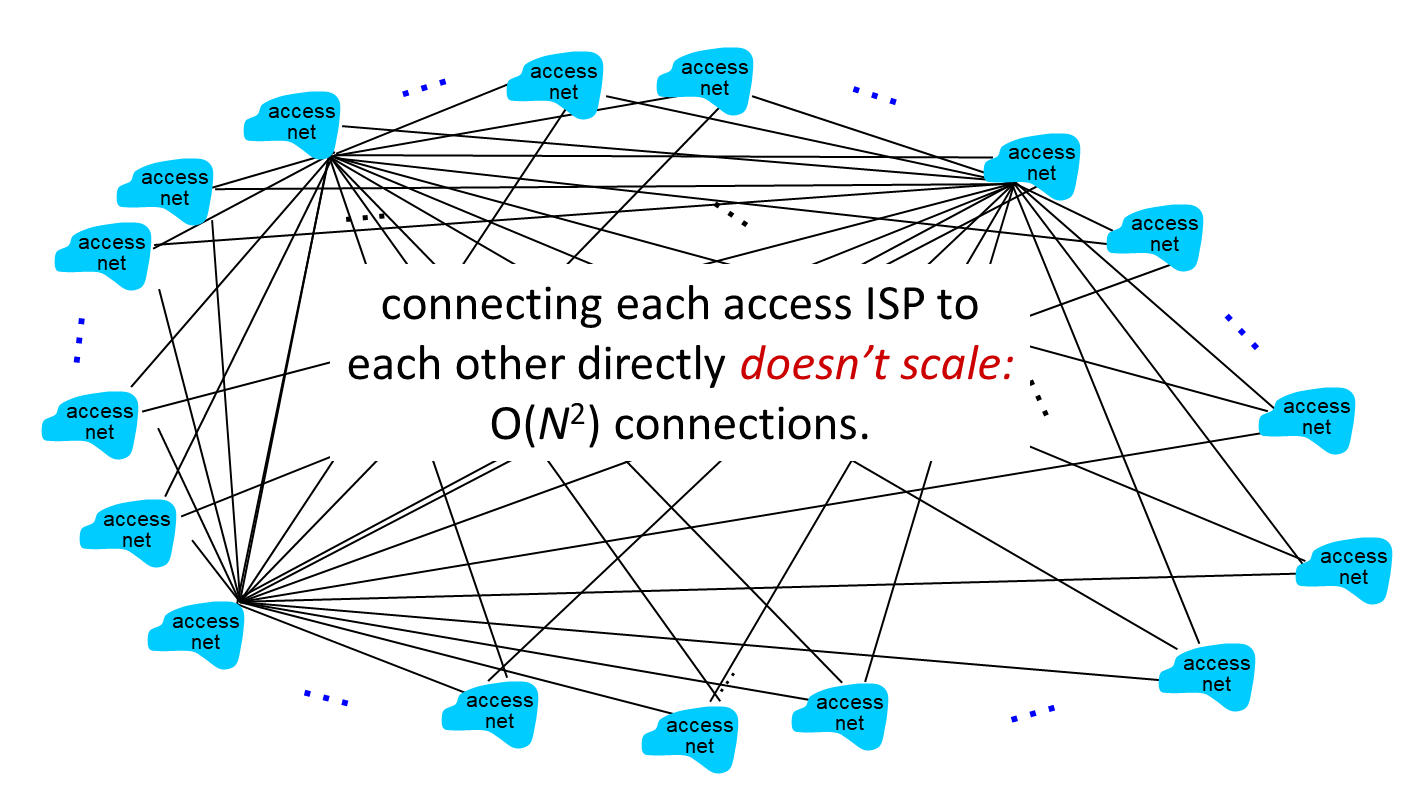

问题：有数百万个接入互联网服务提供商，如何将它们连接在一起？

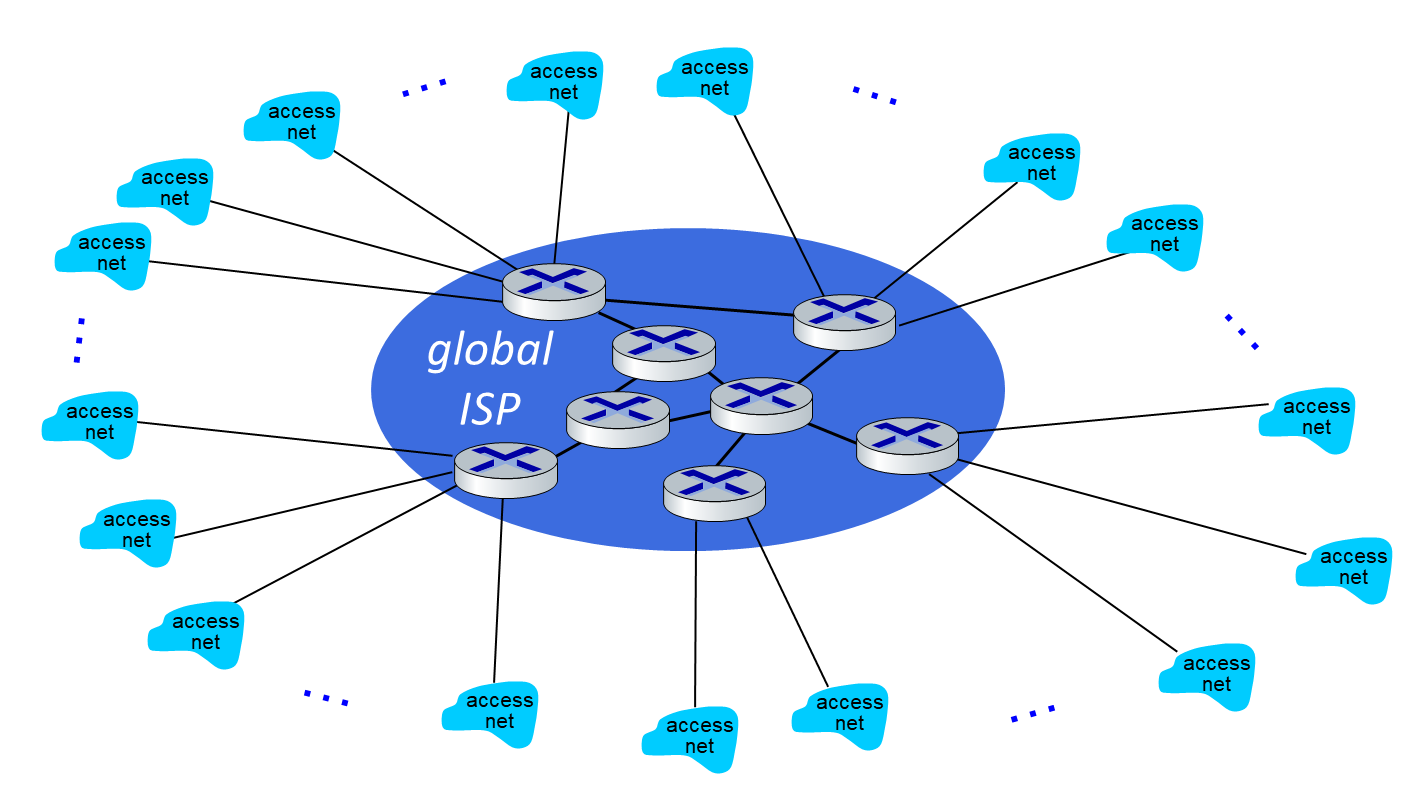

方案：将每个接入 ISP 连接到一个全球转接 ISP？

客户和提供商 ISP 有经济协议。

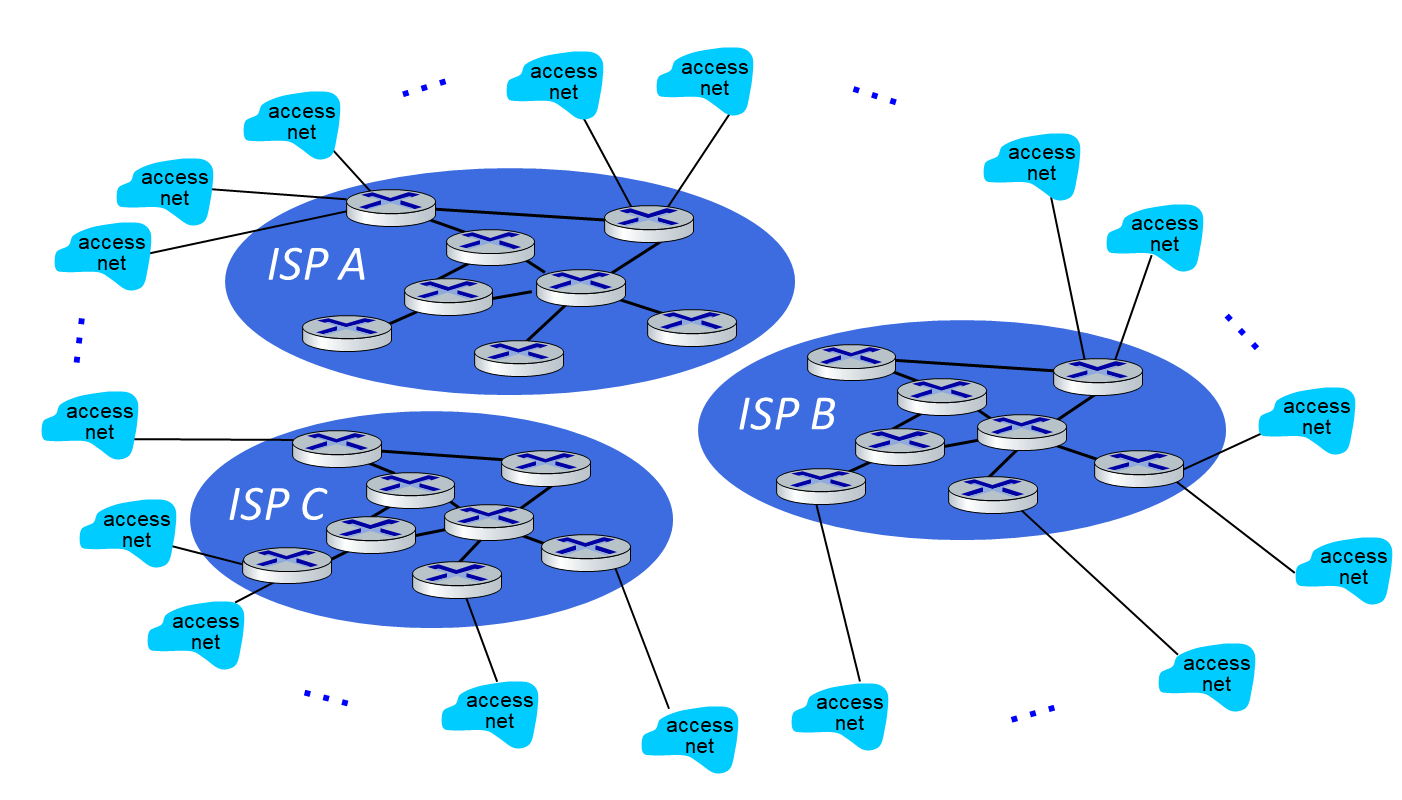

但是，如果一家全球互联网服务提供商的业务是可行的，就会出现竞争者 ....

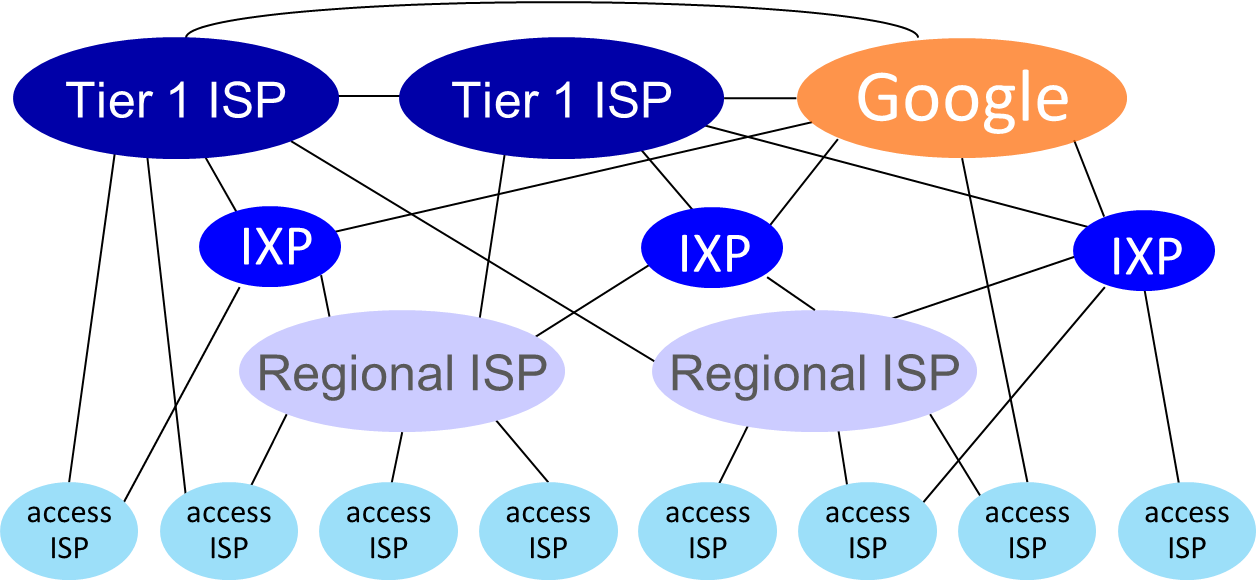

• 在 "中心"：少量连接良好的大型网络
  • "一级 "商业互联网服务提供商（如 Level 3、Sprint、AT&T、NTT），覆盖全国和国际范围
  • 内容提供商网络（如 Google、Facebook）：将其数据中心连接到互联网的专用网络，通常绕过一级、区域性互联网服务提供商

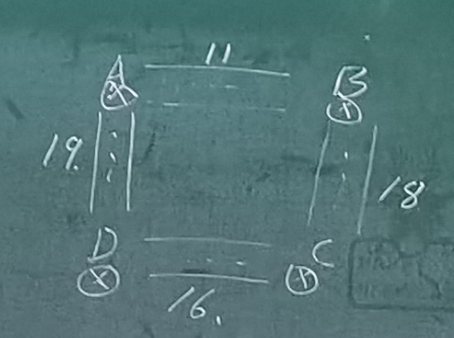

分组

1. 在同一时间内，网络中可进行的最大连接数是多少？

   11+16+18+19 = 64

2. 假设这些最大连接数都在进行中，当网络收到另一个呼叫连接请求时会发生什么情况，是否会被接受？回答是或否

No

3. 假设每个连接都需要 2 个连续的跳转，并且呼叫是顺时针连接的。例如，一个连接可以从 A 到 C，从 B 到 D，从 C 到 A，再从 D 到 B。在这些限制条件下，网络中在同一时间最多可以有多少个连接！

27

4. 假设从 A 到 C 需要 19 个连接，从 B 到 D 需要 11 个连接，我们能否通过四个链路路由这些呼叫，以满足所有 30 个连接的需要？回答 是或否

   Yes

性能：损耗、延迟、吞吐量
